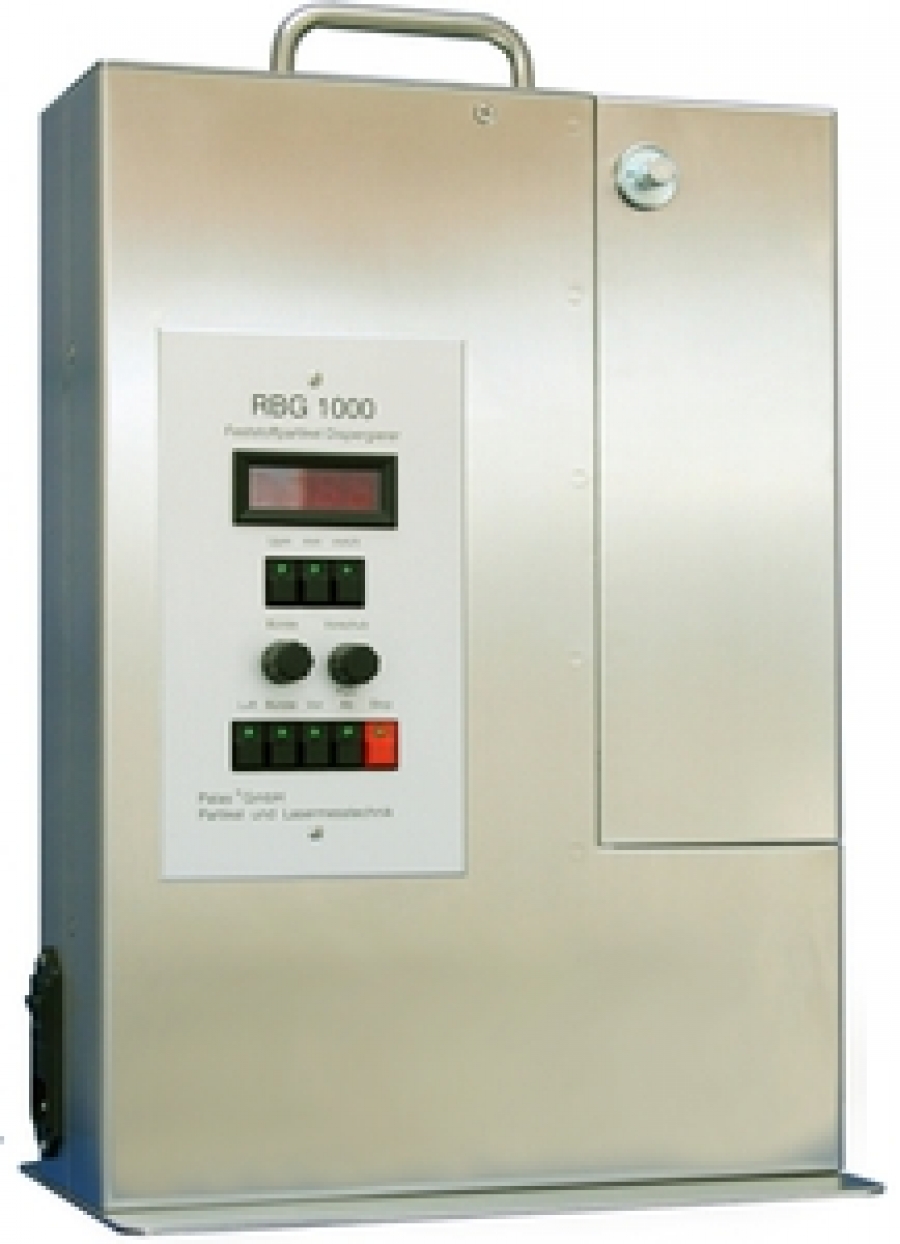

RBG 1000

Erzeugen von Test- und Prüfaerosolen aus Pulvern, Pollen und Sporen,
Massenstrom ca. 10 mg/h – 430 g/h

Für viele Anwendungen in der Forschung, Entwicklung und Qualitätssicherung und bei der Kalibrierung von Partikelmessgeräten werden niedrigkonzentrierte Feststoffaerosole aus Pulvern benötigt.
Das RBG System wird seit mehr als 25 Jahren zum zuverlässigen Dispergieren von nicht kohäsiven Pulvern wie z. B. mineralischen Stäuben, medizinischen Wirkstoffen, Pollen etc. im Größenbereich < 100 µm und mit einem Feinanteil < 100 nm weltweit mit großem Erfolg eingesetzt. Monolithische Feststoffe, wie z. B. Schulkreide, werden mit höchster Dosierkonstanz fein dispergiert.
Der besondere Vorteil dieses Dosier- und Dispergiersystems liegt darin, dass beim RBG 1000 durch ein schnelles und einfaches Auswechseln des Feststoffbehälters Massenströme von ca. 10 mg/h bis ca. 430 g/h mit höchster Dosierkonstanz dispergiert werden. Die Füllhöhe des Feststoffbehälters beträgt 70 mm.

Optional:

• Druckfest bis 3 bar
• Neu: Unterdruckbetrieb ab 300 mbar (Absolutdruck), Betrieb mit Stickstoff

Inbetriebnahme

Das zu dispergierende Pulver wird nach und nach in den zylindrischen Feststoffbehälter eingefüllt und mit einem Stopfer verdichtet. Im Rahmen der Validierung der Richtlinie "Prüfverfahren für mobile Raumluftreinigungsgeräte" in der Hochschule Luzern wurde eine exzellente Reproduzierbarkeit der Stopfdichte im Feststoffbehälter ermittelt. Die Abweichung der Stopfdichten von fünf Füllungen betrug nur 3,4 %.

Der gefüllte Feststoffbehälter wird in den Dispergierkopf des RGB eingebracht und das so über die Füllhöhe gleichmäßig verdichtete Pulver wird mit einem exakt geregelten Vorschub gegen eine rotierende Bürste transportiert. Ein einstellbarer Volumenstrom überströmt die dicht gewebte Präzisionsbürste mit sehr hoher Geschwindigkeit und reisst die Partikel aus der Bürste.

Optional kann mit dem RBG 1000 L das gesamte ausgetragene Material gravimetrisch bestimmt werden.

Der komplette Dispergierkopf besteht aus Dispergierkopf, Dispergierdeckel, Präzisionsbürste und Festoffbehälter.

Dosieren

Das Dosieren erfolgt über den exakt geregelten Vorschub des Transportkolbens. Die gewünschten Massenströme lassen sich einfach und reproduzierbar aus dem Querschnitt des Feststoffbehälters, dem exakt einstellbaren Vorschub des Transportkolbens sowie mit der einfach zu ermittelnden Stopfdichte des Pulvers im Behälter bestimmen.

Dispergieren

Die von der Präzisionsbürste aus dem Vorratsbehälter abgetrennte Pulvermenge wird im Dispergierkopf durch die Dispergierluft bei hoher Geschwindigkeit in nahezu alle Einzelpartikel dispergiert, bis < 100 nm (siehe Abb. 2).

Für die optimale Dispergierung können vier verschiedene Dispergierdeckel eingesetzt werden. Für genauere Angaben kontakteiren Sie uns bitte.

I = Version für Inhalation D = druckfest G = niedrige Vorschubgeschwindigkeit L = leicht herausnehmbare und abwägbare Dosiereinheit S = Stickstoffversion

Impulsbetrieb

Durch den konstruktiven Aufbau des RBG Systems ist ein Impulsbetrieb – "Staub"/"kein Staub" – bis in den Sekundentakt möglich. Die Funktion kann manuell über die Tasten „Halt/Ab“ und „Vor“ oder automatisch über eine elektrische Zeitschaltuhr eingestellt werden.

Alle RBG-Versionen können optional mit Fernbedienung oder über den Rechner angesteuert werden.

Vorteile:

• Höchste Kurzzeit- und Langzeitdosierkonstanz
• Dispergiert praktisch alle nicht kohäsiven Stäube
• Einfacher Austausch von unterschiedlichen Feststoffbehältern und Dispergierdeckeln
• Einfache Bestimmung und Einstellung des Massenstromes
• Impulsbetrieb
• Einfache Reinigung des Gerätes
• Schnelle und einfache Bedienung
• Zuverlässige Funktion
• Wartungsarm
• Senkt Ihre Betriebskosten

Anwendungen:

• Filterindustrie:

  • Fraktionsabscheidegradbestimmung
  • Gesamtabscheidegradbestimmung
  • Langzeitbestaubung
  • Filtermedien und konfektionierte Filter
  • Entstaubungsfilter
  • Staubsauger und Staubsaugerfilter
  • PKW-Innenraumfilter
  • Motorluftfilter
• Kalibrieren von Partikelmessgeräten
• Strömungssichtbarmachung
• Inhalationsuntersuchungen
• Tracerpartikel für LDA, PIV etc.
• Beschichten von Oberflächen
