Erzeugen von nanoskaligen Test- und Prüfaerosolen aus Graphit, Silber (AG), Gold (AU), Kupfer (CU) etc. durch Kondensation; Trägergas: Stickstoff

Das Kalibrieren von Partikelmessgeräten sollte mit Partikeln durchgeführt werden, die bezüglich Form, Grösse, Dichte, Oberflächenbeschaffenheit und Brechungsindex ähnliche Eigenschaften aufweisen wie das eigentlich zu messende Aerosol, z. B. Dieselruss.

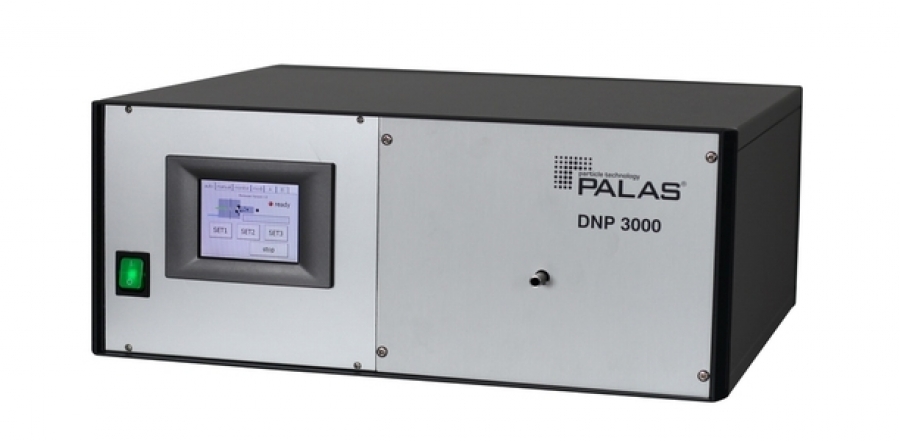

Der neue DNP digital 3000 liefert ein Kondensationsaerosol, das aus Graphitmonolithen erzeugt wird. Die entstehenden Kohlenstoffagglomerate sind bezüglich der Korngrössenverteilung dem Dieselruss ähnlich.

Durch die neue digitale Regelung bietet der Generator einen erweiterten Einstellbereich sowie eine noch höhere Konstanz der erzeugten Partikelgrösse und -konzentration.

Beim Aerosolgenerator DNP digital 3000 werden durch Anlegen einer Hochspannung zwischen zwei Graphitelektroden Überschlagfunken erzeugt. Mit den Überschlagfunken werden kleinste Mengen von Graphitmaterial bei hoher Temperatur aus den Elektroden herausgerissen. Das in diesen Funken verdampfende Graphit kondensiert anschliessend und bildet kleinste Partikel. Durch die hohe Anzahlkonzentration können diese sehr kleinen Partikel zu Agglomeraten koagulieren. Über die Zugabe von Mischluft kann das Aerosol verdünnt und die Agglomeratbildung definiert eingestellt werden. Die erzeugte Aerosolverteilung ist der Verteilung von Dieselrusspartikeln aus einem Verbrennungsmotor sehr ähnlich.

Mittels der digitalen Regelung der Frequenz und der stufenlosen Regelung der Spannung wird eine genauere Regelung der Distanz zwischen den beiden Elektroden gewährleistet. Dieses sorgt für eine höhere Konstanz der Partikelgrössenverteilung und des Massenstromes. Weiterhin kann jeder einzelne Funkenübschlag geregelt werden und im Prinzip die Energie des einzelnen Funken bestimmt werden. Ein AK-Protokoll für eine Ethernetverbindung mittels UDP Protokoll ist Bestandteil der Lieferung.

Durch die einfache Inbetriebnahme, die sehr gute Reproduzierbarkeit und die hohe Zuverlässigkeit der Funktion ist der DNP digital 3000 besonders zum Kalibrieren von Partikelmessgeräten und kompletten Partikelmessketten geeignet.

Zum Kalibrieren der PMP-Messkette im Particle Measurement Programm wird der DNP digital 3000 in Kombination mit dem Referenzauspuff REF 3000 aufgrund der guten Reproduzierbarkeit und einfachen Handhabung mit grossem Erfolg eingesetzt.

• Schnell einstellbare Partikelgrössenverteilung
• Sehr genaue Volumenstromeinstellung mittels MassFlowController
• Sehr gute Kurzzeit- und Langzeitkonstanz der Partikelgrösse und Konzentration
• Dieselrussähnliche Partikelstruktur bei Graphitelektroden
• Neben Graphitelektroden können auch Kupfer und Silber Elektroden verwendet werden
• In Kombination mit RAS 3000 (Zubehör) einfach an CVS Anlagen anschliessbar für PMP Messtrecke
• Keine volatilen Anteile im Aerosol
• Aerosol temperaturfest bis 400 °C
• AK Schnittstellenprotokoll für Ethernet via UDP Protokoll
• Einfache Bedienung über Touchdisplay
• Höchste Reproduzierbarkeit durch Speicherung der Betriebseinstellungen
• Einfach zu transportieren
• Zuverlässige Funktion
• Beste Reproduzierbarkeit
• Wartungsarm
• Senkt Ihre Betriebskosten

• Kalibrieren des PMP-Messsystems
• Kalibrieren von Partikelmessgeräten
• Kalibrieren von Probenahmeleitungen
