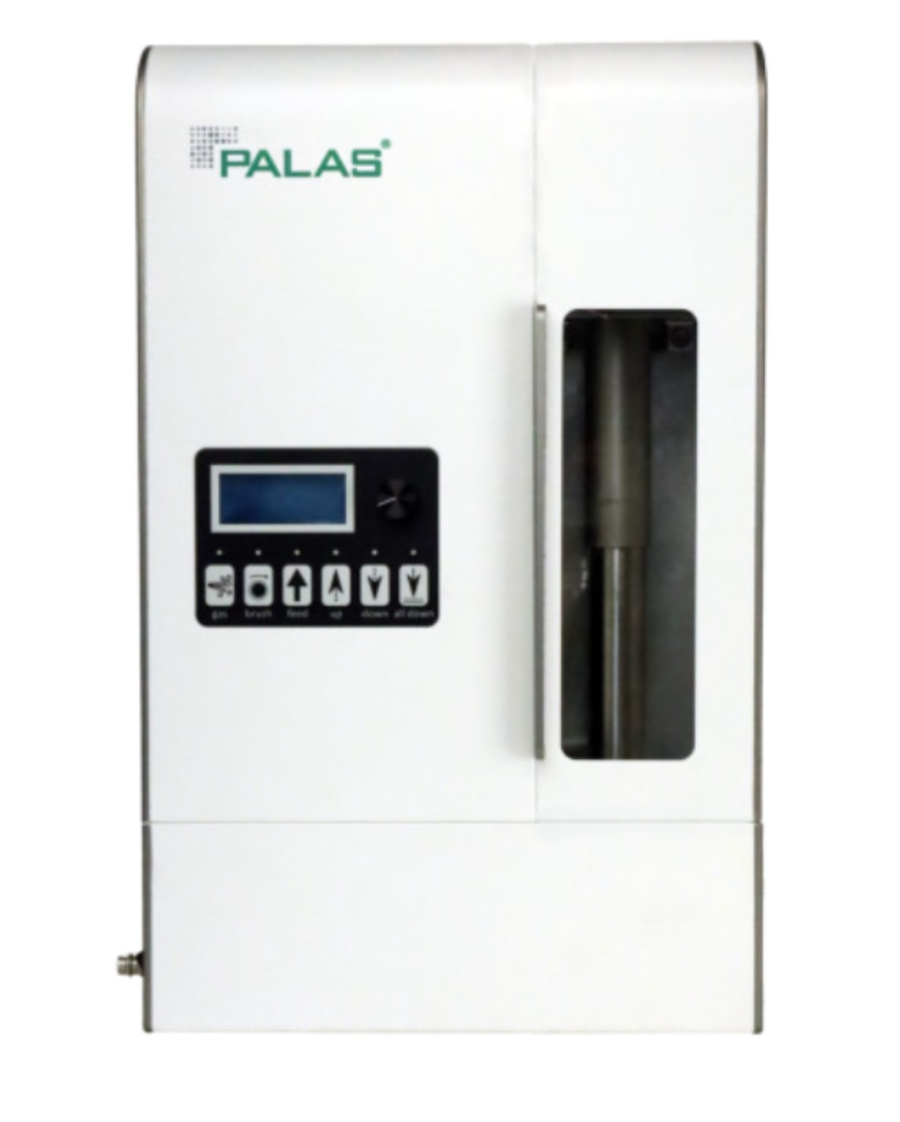

Der neue RBG mit den Versionen basic / profesinal / solo
RBG basic
Erzeugen von Test- und Prüfaerosolen aus Pulvern, Pollen und Sporen mit manueller Druckeinstellung, Massenstrom ca. 0,04 – 800 g/h
RBG professional
Erzeugen von Test- und Prüfaerosolen aus Pulvern, Pollen und Sporen im Betrieb bis 10 bar Gegendruck, Massenstrom ca. 0,04 – 800 g/h
RBG solo
Erzeugen von Test- und Prüfaerosolen aus Pulvern, Pollen und Sporen mit eingebauter Pumpe unabhängig von Druckluftversorgung, Massenstrom ca. 0,04 – 800 g/h
Für viele Anwendungen in der Forschung, Entwicklung und Qualitätssicherung sowie bei der Kalibrierung von Partikelmessgeräten werden niedrigkonzentrierte Feststoffaerosole aus Pulvern benötigt.
Das RBG System wird seit mehr als 25 Jahren zum zuverlässigen Dispergieren von nicht kohäsiven Pulvern wie z. B. mineralischen Stäuben, medizinischen Wirkstoffen, Pollen etc. im Grössenbereich < 200 µm und mit einem Feinanteil < 100 nm weltweit mit grossem Erfolg eingesetzt. Monolithische Feststoffe, wie z. B. Tafelkreide, werden mit höchster Dosierkonstanz fein dispergiert.
Der besondere Vorteil dieses Dosier- und Dispergiersystems liegt darin, dass beim RBG System durch ein schnelles und einfaches Auswechseln des Feststoffbehälters Massenströme von ca. 40 mg/h bis ca. 800 g/h mit höchster Dosierkonstanz dispergiert werden.
Der RBG basic kann mit Stickstoff als Trägergas betrieben werden.
Der RBG professional ist druckfest bis 10 bar Gegendruck und kann mit Stickstoff als Trägergas betrieben werden.
Der RBG solo hat eine integrierte Pumpe und kann unabhängig von einer Druckluftversorgung betrieben werden.
Inbetriebnahme
Das zu dispergierende Pulver wird nach und nach in den zylindrischen Feststoffbehälter eingefüllt und mit einem Stopfer verdichtet. Durch die Hochschule Luzern wurde eine exzellente Reproduzierbarkeit der Stopfdichte im Feststoffbehälter mit einer Abweichung von 3,4 % ermittelt.
Der gefüllte Feststoffbehälter wird in den Dispergierkopf des RBG eingesetzt. Das über die Füllhöhe gleichmäßig verdichtete Pulver wird dann mit einem exakt geregelten Vorschub gegen eine rotierende Bürste transportiert. Ein einstellbarer Volumenstrom überströmt die dicht gewebte Präzisionsbürste mit sehr hoher Geschwindigkeit und reisst die Partikel aus der Bürste.
Dosieren
Das Dosieren erfolgt über den exakt geregelten Vorschub des Transportkolbens. Die gewünschten Massenströme lassen sich einfach und reproduzierbar aus dem Querschnitt des Feststoffbehälters, dem exakt einstellbaren Vorschub des Transportkolbens sowie mit der einfach zu ermittelnden Stopfdichte des Pulvers im Behälter bestimmen.
Massenströme RBG System (Stopfdichte 1 g/cm³)
|
Behälter Durchmesser
|
Füllmenge
|
Vorschub 1 mm/h
|
Vorschub 10 mm/h
|
Vorschub 100 mm/h
|
Vorschub 1.000 mm/h
|
|---|---|---|---|---|---|
|
7 mm
|
2,7 g
|
38 mg/h
|
380 mg/h
|
3,8 g/h
|
38 g/h
|
|
10 mm
|
5,5 g
|
78 mg/h
|
780 mg/h
|
7,8 g/h
|
78 g/h
|
|
14 mm
|
17 g
|
150 mg/h
|
1,5 g/h
|
15 g/h
|
150 g/h
|
|
20 mm
|
35 g
|
310 mg/h
|
3,1 g/h
|
31 g/h
|
310 g/h
|
|
32 mm
|
88 g
|
800 mg/h
|
8 g/h
|
80 g/h
|
800 g/h
|
Dispergieren
Die von der Präzisionsbürste aus dem Vorratsbehälter abgetrennte Pulvermenge wird im Dispergierkopf durch die Dispergierluft bei hoher Geschwindigkeit in nahezu alle Einzelpartikel versprüht (siehe Abb). Die Regelung der Dispergierluft erfolgt vollautomatisch über die eingebaute Mass-Flow-Kontrolle beim RBG profesional und solo.
Für die optimale Dispergierung können vier verschiedene Dispergierdeckel eingesetzt werden.
Dispergierdeckel RBG System
|
Deckel
|
Partikelgrösse
|
Behälterdurchmesser
|
Volumenstrom
|
|---|---|---|---|
|
A
|
< 0,1 – 200 µm
|
7 – 32 mm
|
33 – 80 l/min
|
|
B
|
< 0,1 – 200 µm
|
7, 10 und 14 mm
|
17 – 40 l/min
|
|
C
|
< 0,1 – 200 µm
|
7 mm
|
8 – 20 l/min
|
|
D
|
200 – 1.000 µm
|
7 – 32 mm
|
33 – 80 l/min
|
Impulsbetrieb
Durch den konstruktiven Aufbau des RBG Systems ist ein Impulsbetrieb "Staub"/"kein Staub" bis in den Sekundentakt möglich. Die Funktion kann manuell am Gerät oder über einen angeschlossenen Computer verwendet werden.
Fernbedienung
Der RBG professional kann optional über die mitgelieferte Software von einem Windows Computer oder Tablet angesteuert werden.Übersicht der neuen RBG Systeme:
| RBG Profesinoal | RBG basic | RBG solo | |
| Feststoffbehälter mit bis zu 110 mm Füllhöhe | X | X | X |
| USB-Anschluss zur digitalen Fernüberwachung | X | X | X |
| Betrieb mit unterschiedlichen Trägergasen z. B. Stickstoff | X | X | X |
| Schneller Wechsel des Vorratsbehälters in ca. 30 s | X | X | X |
| LCD-Display mit Tastatur | X | X | X |
| Robustes Kunststoffgehäuse | X | X | X |
| Stromversorgung über Weitbereichsnetzteil mit 24 V | X | X | X |
| Automatische Volumenstromregelung mit integriertem Mass Flow Meter & Ventil | X | X | |
| Gekapselter, wartungsfreier Motor für Dispergierbürste, druckfest bis 10 bar | X | ||
| Integrierte Pumpe für Einsatz ohne Druckluftversorgung | X |
